Комфорт в вашем доме. Чистая вода.
Страницы: 1 2 3
Технологическая схема установок представлена на рис. 1.

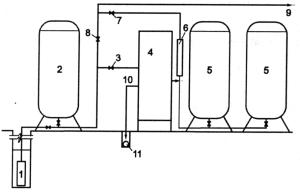

Рис. 1. Схема водоснабжения коттеджа
1-скважинный насос;
2-напорный бак накопитель исходной воды;
3-отвод воды на очистку из водопровода;
4-мембранная водоочистная установка;
5-напорные баки-накопители очищенной воды;
6-бактерицидная ультрафиолетовая лампа;
7-подача очищенной воды в водопровод;
8-перекрывающая задвижка на водопроводе;
9-подача воды потребителям;
10-сброс концентрата;
11-канализация
Исходная вода, поступающая в дом, подается на мембранную установку, на входе в которую установлен
патронный фильтр с размером пор 50 мкм для задержания крупных частиц. Перед входом в насос
высокого давления расположен ингибиторный патрон-дозатор для подачи ингибитора в исходную
воду.
В установках используются насосы высокого давления роторного типа, имеющие очень малые размеры
и невысокую стоимость, что обеспечивает простоту их демонтажа и замены при сервисном обслуживании.
Обычно водопотребление одного коттеджа в среднем не превышает 4-5 м3/сут., поэтому наиболее
удобными оказались установки, в которых применяются два мембранных элемента длиной 1000
мм, диаметром 100 мм, производительностью 250-300 л/ч каждый (производительность мембранных
фильтров дана для температуры подземной воды 6-8°С и рабочего давления в установке 12-14
бар). В таких установках производительностью 600 л/ч используются роторные насосы с подачей
850-900 л/ч, что обеспечивает сброс концентрата на уровне 300 л/ч.

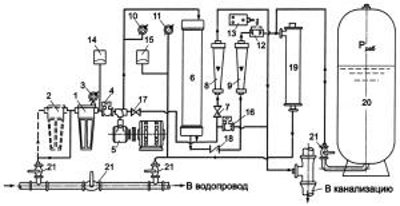

Рис. 2. Гидравлическая схема установки ВПСМ-0,3-15 с напорным баком
1 - фильтр пред-очистки (50 мкм), совмещенный с фосфатным патроном;
2 - дополнительный патронный фильтр; 3 - манометр; 4 - магнитный клапан исходной воды; 5
- насос высокого давления; 6-обратноосмотический или нанофильтрационный мембранный рулонный
модуль; 7 -регулирующий вентиль; 8 - ротаметр на исходной воде; 9 - ротаметр на фильтрате;
10 - манометр на исходной воде; 11 - манометр на фильтрате; 12 - кондуктометрическая ячейка;
13 - монитор качества очищенной воды; 14 - реле давления исходной воды: 15 - реле давления
очищенной воды (в баке и водопроводе); 16 - магнитный клапан сброса давления; 17 - регулировочный
вентиль байпаса; 18 - обратный клапан; 19 - бактерицидная УФ-лампа в корпусе; 20 - напорный
бак очищенной воды; 21 - шаровой кран
Очищенная вода подается в напорные пневмобаки-накопители мембранного типа, соединенные с
линией внутреннего водопровода (рис.2). Объем накопителей подбирается исходя из суточной
неравномерности водопотребления в доме и наличия в нем устройств потребляющих большие количества
воды: посудомоечных машин, ванн - джакуззи, бассейнов и т.п.
Для коттеджей с умеренным водопотреблением и максимальным суточным расходом не более 1 м3/ч
оказывается достаточным использование пневмобаков емкостью 300 л.
Мембранные установки управляются двумя реле давления. Реле высокого давления,
установленное на фильтрате, включает установку при достижении в пневмобаках заданного максимального
давления при отсутствии водоразбора (4-5 бар) и выключает установку при падении давления
в пневмобаках до заданного минимального давления (обычно 1,5-2 бар). Реле низкого давления,
установленное на “исходной” воде, выключает установку при отсутствии давления воды в водопроводе
и включает установку при достижении в водопроводе “исходной” воды требуемого давления (обычно
2-3 бар). Если “исходная” вода подается в установку прямо из скважины, то перед мембранной
системой располагают дополнительный пневмобак, оборудованный реле давления для включения
и отключения скважинного насоса.
Описанная водоочистная установка оказалась надежной в работе на ряде объектов
в Московской области на жестких подземных водах с высоким содержанием железа. При использовании
ингибиторных патронов промежуток между необходимыми технологическими промывками (регенерациями)
мембран составляет 500-600 ч непрерывной работы, т. е. после получения 250-300 м3 чистой
воды. Ингибиторные патроны подбираются таким образом, чтобы обеспечить расход “исходной”
воды не менее 300-400 м. Сервисное обслуживание установок сводится к регулярной замене (2-3
раза в год) ингибирующих патронов и мембранных фильтров специальной бригадой. Регенерация
заросших осадками мембранных фильтрующих элементов производится централизованно в лабораторных
условиях, после чего элементы снова используются.
Прямо скажем, что именно умение обеспечить сервисное обслуживание, и позволило
внедрить эффективную технологию фильтрации. Ну а это всегда было «визитной карточкой и лучшей
рекламой любой фирмы».

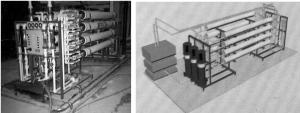

Мембранные системы очистки воды для коттеджей и малых объектов водоснабжения.
Технические характеристики:
-
Производительность: 0,5-5 м3/ч;
-
Энергопотребление: 1 кВт/м3;
-
Снижение общего солесодержания и жесткости: на 70 - 99 % в зависимости
от требований по глубине очистки воды.
Отличительные особенности:
низкая стоимость;
малые габариты;
простота транспортировки и монтажа;
унифицированный дизайн: использованы одинаковые стандартные мембранные
модули и картриджи предварительной очистки;
простота эксплуатации, состоящая в периодической замене картриджей предварительной
очистки и мембранных модулей.
Установки дополнительно комплектуются баками - накопителями, сетевыми
насосами, бактерицидными ультрафиолетовыми лампами, системами автоматики и КИП. Далее
>>
|
